Ứng dụng

    - Dùng hàn trực tiếp nối cáp quang với nhau.

    - Dùng phân chia cáp bằng cách chuyển đổi giữa các đầu nối.

    - Dùng điểm dự trữ cáp quang tại điểm phân bố ngoài trời.

Tiêu chuẩn kỹ thuật

    - Dung lượng tối đa (sợi): 24FO - 96 FO

    - Vật liệu: Làm từ hợp kim thép lá cán lạnh – Sơn tĩnh điện

    - Hộp phối quang dùng để phân phối kết nối cáp sợi quang, hàn nối sợi quang và dùng để dự phòng cáp quang ngoài trời.

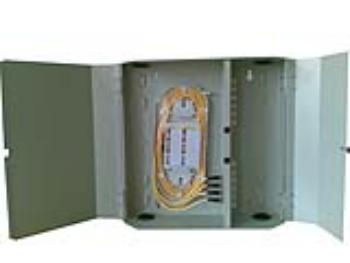

    - Được thiết kế với 2 khoang riêng biệt – Cáp vào có khay riêng và cáp ra có khay riêng. Tiện ích trong việc quản lý sợi quang

    - Độ kín của hộp ODF đạt tiêu chuẩn quốc tế IP65 của GB4208 vì vậy, phù hợp cho việc phân phối cáp quang ngoài trời.

    - Hộp có 3 chức năng sự dụng: Hàn nối trực tiếp, dự phòng và phân phối cáp quang.

    - Khay hàn nối được mở theo bản lề - và từng khay chồng lên nhau vì vậy thao tác dễ dàng trong quá trình sửa chữa cũng như mở

.....rộng dung lượng ODF.

    - Các cổng cáp được thiết kế dưới đáy hộp. Các cổng cáp chưa sử dụng luôn được đậy kín bằng miếng cao su tránh sự xâm

.....nhập của côn trùng.

    - Hộp gắn phù hợp tất cả các Đầu Adapter FC(Đầu tròn vặn ren) ,SC (Đầu vuông) ,ST(Đầu tròn gài) ,LC(Đầu vuông nhỏ)...

    - Hộp ODF được thiết kế 2 khóa bảo vệ.

    - Thiết kế cho treo tường và treo cột

    - Cổng cáp vào được thiết kế các bộ phận giữ chặt cổ cáp, cố định dây gia cường trung tâm vào ODF ngoài ra tại cổng cáp còn có

.....các Ốc Gland cable đệm giữ cặt cáp quang.

    - Đầu Adapter được thiết kế đặt tại giữa ODF.

    - ODF phù hợp với các điều kiện môi trường:

    - Nhiệt độ : -40°C -> + 85°C

    - Độ ẩm : 95%

    - Suy hao tại đầu nối : ≤0.2dB

    - Suy hao phản hồi : PC≥50dB, UPC≥55dB, APC≥65 dB

    - Phù hợp cho tiêu chuẩn về độ kín cao.

Kích thước

    - ODF Outdoor 24FO: 450mm x 450 mm x 90 mm

    - ODF Outdoor 48FO: 480mm x 480 mm x 108 mm

    - ODF Outdoor 60-96FO: 480mm x 480 mm x 188.5 mm
